Quando si progetta la rete informatica aziendale, non ci si limita a scegliere i migliori dispositivi hardware o il tipo di cavo su cui far viaggiare il segnale.
Uno degli aspetti architettonici più rilevanti per garantire efficienza, tolleranza ai guasti e scalabilità è infatti la disposizione logica e fisica dei nodi, ossia la topologia di rete scelta.
Scegliere una struttura piuttosto che un’altra impatta direttamente sulle prestazioni complessive della rete, sui costi di cablaggio e sulla facilità di gestione in caso di malfunzionamenti.
Analizziamo quindi nel dettaglio le principali topologie di rete, i loro vantaggi ed eventuali carenze, per capire meglio quale è consigliabile scegliere, in base alle singole necessità aziendali.

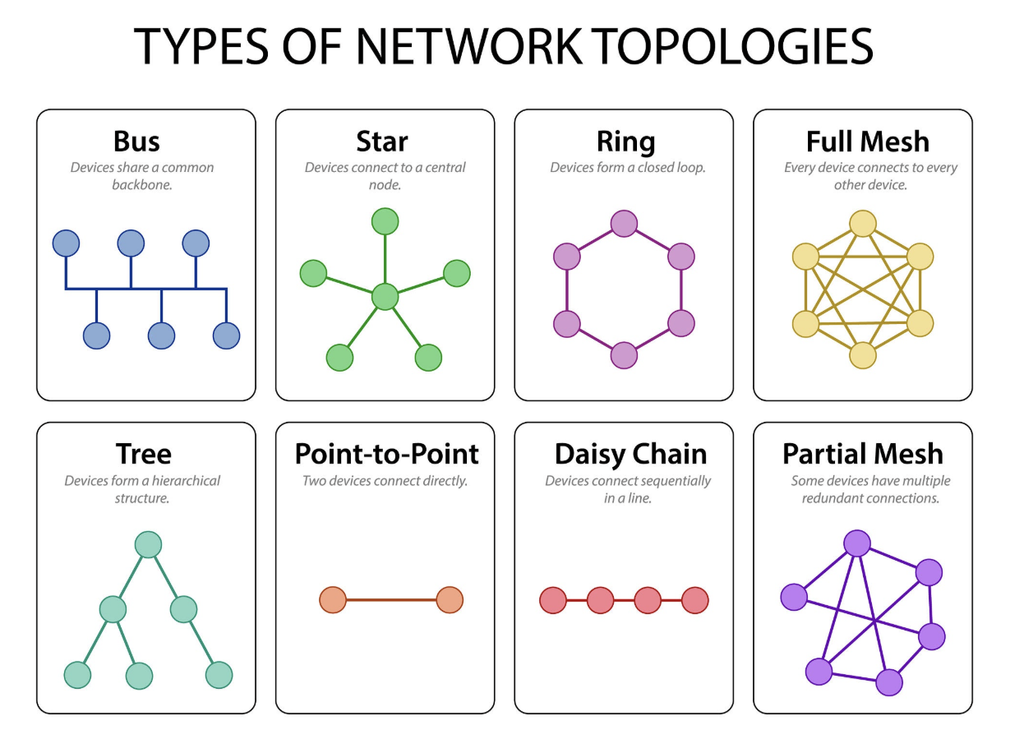

Topologia di rete con layout a Stella (Star Topology)
La topologia a stella rappresenta oggi lo standard di riferimento per la stragrande maggioranza delle reti LAN aziendali e domestiche.
In questo schema, tutti i nodi della rete sono collegati direttamente a un unico dispositivo centrale, solitamente uno switch, che gestisce e smista il traffico dati.
I dispositivi periferici non comunicano direttamente tra loro, ma fanno sempre capo al centro della stella.
- Vantaggi: garantisce un elevato isolamento dei guasti. Se un cavo di collegamento o un computer si guasta, la restante parte della rete continua a funzionare regolarmente senza subire interruzioni. È inoltre molto semplice da espandere: basta inserire un nuovo cavo nello switch centrale.
- Svantaggi: crea un Single Point of Failure (singolo punto di vulnerabilità). Se lo switch centrale si blocca o subisce un guasto hardware, l’intera rete smette di funzionare.
Topologia di rete con layout ad Albero (Tree Topology)
La topologia ad albero (o stella gerarchica) estende il concetto della rete a stella organizzandosi su più livelli.
Nella struttura ad albero esiste infatti un nodo radice (root switch) collegato a uno o più switch intermedi, ai quali a loro volta si connettono le postazioni di lavoro o altri dispositivi finali.
Si viene così a creare una vera e propria gerarchia ramificata.
- Vantaggi: è la soluzione ideale per espandere reti complesse ed estese su più piani o reparti. Consente una gestione centralizzata e strutturata dei flussi di dati, facilitando il monitoraggio e la segmentazione del traffico di rete.
- Svantaggi: richiede una grande quantità di cavi e una pianificazione accurata dei dispositivi di centro stella. Inoltre, la rottura di uno switch intermedio isola l’intero sotto-ramo collegato ad esso.
Per capire come supportare un’architettura ad albero con il giusto supporto fisico, scopri di più sul nostro servizio di progettazione e assistenza reti LAN cablate e wireless.
Topologia di rete con layout a Maglia (Mesh Topology)
Nella topologia a maglia, ciascun nodo può essere collegato a più nodi della rete (maglia parziale) oppure a tutti gli altri dispositivi (maglia completa o Full Mesh).
I dati possono quindi seguire percorsi multipli ed alternativi per raggiungere la stessa destinazione: così facendo, se un canale di comunicazione è occupato o interrotto, il traffico viene automaticamente reindirizzato automaticamente lungo un altro tragitto libero.
- Vantaggi: offre la massima affidabilità e ridondanza possibile. È quasi impossibile che la rete vada del tutto fuori servizio a causa di un singolo guasto. È il modello strutturale alla base di Internet e delle moderne reti Wi-Fi Mesh aziendali.
- Svantaggi: in ambito cablato comporta costi di realizzazione elevatissimi, una notevole complessità di configurazione e una quantità enorme di cavi nell’infrastruttura.
Topologia di rete con layout a Bus (Bus Topology)
La topologia a bus è uno dei modelli più storici ed essenziali.
In questo tipo di layout geometrico, tutti i dispositivi condividono un unico cavo principale centrale (chiamato dorsale o bus) su cui viaggiano le informazioni.
Agli estremi del cavo vengono applicati dei terminatori per evitare la riflessione del segnale.
- Vantaggi: richiede pochissimo cavo ed è estremamente economica ed essenziale da realizzare per connettere pochi dispositivi.
- Svantaggi: non è idonea per le reti aziendali moderne. Se il cavo principale si interrompe in un punto qualsiasi, l’intera rete smette di funzionare. Inoltre, al crescere del numero di computer collegati, le collisioni di pacchetti aumentano drasticamente riducendo le prestazioni.
Topologia di rete con layout ad Anello (Ring Topology)
Nella topologia ad anello, ogni dispositivo è collegato esattamente ad altri due nodi adiacenti, formando un cerchio chiuso privo di interruzioni. I dati viaggiano in un’unica direzione (o in due direzioni negli anelli doppi di riserva) passando di nodo in nodo finché non raggiungono la destinazione.
- Vantaggi: il flusso dei dati è altamente ordinato poiché non si verificano collisioni di pacchetti; le prestazioni rimangono stabili anche sotto carico elevato.
- Svantaggi: se un singolo nodo va offline o un cavo dell’anello si interrompe, l’intera rete cade (a meno che non si utilizzino tecnologie a doppio anello di ridondanza). L’aggiunta o la rimozione di un dispositivo richiede la temporanea disconnessione della rete.
Topologia di rete con layout Punto-Punto (Point-to-Point – P2P)
La topologia Punto-Punto rappresenta la forma più semplice e basilare di connessione di rete.
Essa stabilisce un collegamento diretto ed esclusivo tra due soli nodi (dispositivi), senza intermediari.
Immagina un cavo che unisce direttamente due computer o, più comunemente in ambito aziendale, una connessione dedicata che unisce due router tra sedi distanti.
- Vantaggi: offre la massima larghezza di banda possibile e una latenza minima tra i due punti, poiché non c’è traffico concorrente. È estremamente sicura e semplice da configurare per collegamenti dedicati.
- Svantaggi: non è scalabile. Per connettere più dispositivi, è necessario creare ulteriori collegamenti individuali, rendendo la struttura impraticabile per reti complesse. La sua utilità è limitata a connessioni specifiche e strategiche.
Topologia di rete con layout Daisy Chain
La topologia Daisy Chain (spesso chiamata anche “connessione in cascata”) è una variante semplice per estendere la rete.
In questo layout, i dispositivi sono collegati in serie, l’uno dopo l’altro, formando una catena lineare.
Il primo dispositivo si collega al secondo, il secondo al terzo, e così via.
Se l’ultimo dispositivo della catena si ricollega al primo, si crea una topologia ad anello.
- Vantaggi: richiede una quantità minima di cavi e l’aggiunta di nuovi dispositivi è molto semplice e immediata, simile all’aggiunta di un anello a una catena. È una soluzione economica per coprire distanze lineari o per collegare un piccolo gruppo di dispositivi in successione.
- Svantaggi: soffre di una notevole vulnerabilità. Come per la topologia a bus o ad anello (se non ridondata), l’interruzione del cavo o il guasto di un singolo dispositivo intermedio interrompe la comunicazione per tutti i dispositivi a valle nella catena. Inoltre, ogni nodo aggiunge un piccolo ritardo (latenza) alla trasmissione dei dati.
Come scegliere la giusta topologia di rete aziendale?
Non esiste un layout geometrico perfetto per ogni circostanza: la scelta va calibrata sugli obiettivi operativi, sul budget e sull’edificio aziendale.
| Topologia di rete aziendale | Quando è la scelta migliore? |
| Stella | Piccoli e medi uffici, singole sedi operative o ambienti in cui la facilità di manutenzione e l’isolamento dei guasti sono prioritari. |
| Albero | Grandi aziende, campus universitari, strutture su più livelli o stabilimenti produttivi che necessitano di una suddivisione gerarchica dei reparti. |
| Maglia | Data Center, infrastrutture critiche, nodi di dorsale o reti wireless aziendali dove la continuità di servizio deve essere garantita al 100%. |
| Point-to-Point | Connessioni dedicate ed esclusive tra due soli punti critici, come il ponte radio/fibra tra due edifici distinti o il collegamento diretto tra due router/server. |
| Daisy Chain | Estensioni rapide e lineari per collegare un numero ridotto di dispositivi in successione (es. switch di piano vicini, banchi prova o telecamere lungo un perimetro) riducendo al minimo la stesa dei cavi. |
| Bus / Anello | Ambienti industriali specifici per il controllo di macchinari (es. bus di campo) o contesti legacy molto circoscritti. |
Scegliere la topologia corretta è solo il primo passo: per garantire che il layout geometrico prescelto dia le massime prestazioni, occorre valutarne il supporto fisico ideale.
Puoi approfondire questo aspetto nel nostro articolo dedicato alle differenze tra cablaggio elettrico industriale e cablaggio strutturato.
